旁轴、伪同轴、同轴视觉定位激光打标机有什么区别?

时间:2020-06-11 23:28 作者:小美 分享到:
        随着视觉定位激光打标机技术越来越成熟,加上众多生产企业工厂面临用工问题,现在越来越多企业主选择视觉定位激光打标机来进行生产,一方面可以提供生产效率,同时也可以节约人力物力,而且可以提升产品打标位置的一致性和打标效果,作为企业主来讲何乐而不为呢?

  大家都知道视觉定位系统可以搭配时下主流的激光器,包括光纤、二氧化碳、紫外、绿光这些激光器;而视觉定位系统根据安装方式不同也可以分为同轴视觉定位激光打标机、伪同轴视觉定位激光打标机、旁轴视觉定位激光打标机三大类型,那么同轴、伪同轴、旁轴视觉系统有什么区别?各有什么特点呢?下面凯美沃激光跟大家普及一下。

  一、同轴视觉定位激光打标机

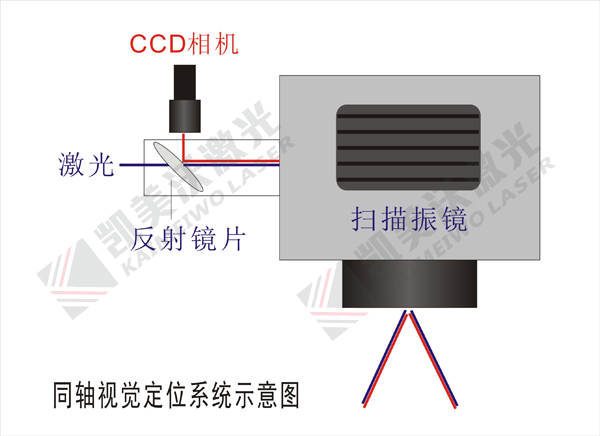

  根据以上示意图看到,同轴视觉定位激光打标机的CCD相机安装在激光光路上,通过一块反射可见光的镜片将激光和CCD耦合后输出到激光扫描头,通过扫描头的XY轴镜片摆动反射来实现拍照分析。同轴视觉定位系统对软件的算法,硬件(包括工业相机、镜头、激光扫描头)的性能要求极高,所以成本比较昂贵,在业内称为“真同轴”。由于成本的原因,在众多案例中还是比较少看到“真同轴”的出现。
  特点:定位精度高,视野范围小;如果想做大范围应用,成本比较高。

  二、伪同轴视觉定位激光打标机

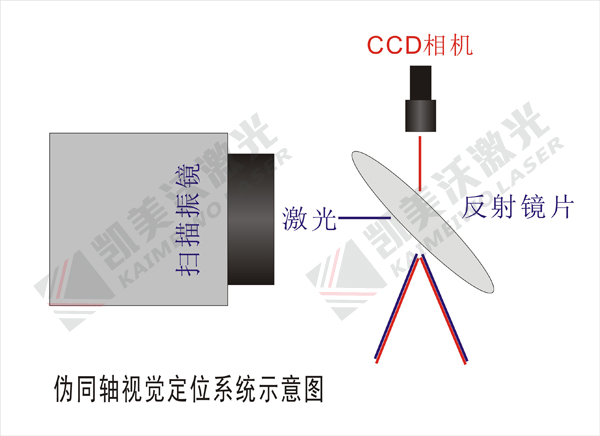

  伪同轴视觉定位激光打标机是扫描头输出激光后通过一块反射激光而通过可见光的反射镜片将激光和CCD耦合输出,相机拍照后把图像信息通过软件专业算法转换成坐标信息并发送给激光扫描头,从而实现视觉定位打标的动作。伪同轴由于安装方便、视野范围较大、成本较真同轴要低等诸多优势,在业内广泛应用,所以我们在案例中经常看到。
        特点:安装方便,稳定性更高。定位精度跟视野范围有关,视野范围越小,精度越高;反之亦然。目前最高精度可做到±0.02mm。

  三、旁轴视觉定位激光打标机

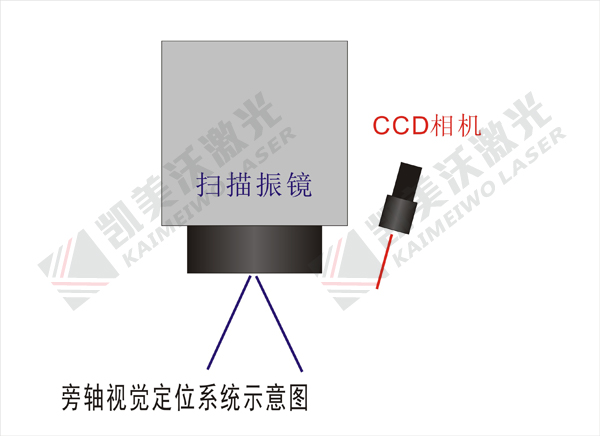

  旁轴视觉定位激光打标机比较容易理解,就是CCD相机安装在激光扫描头的旁边,通过视觉软件计算出激光中心和相机中心的偏移从而达到视觉定位的目的。
  特点:旁轴视觉定位系统视野范围比较大,但是精度相对低一些。

  视觉定位激光打标机中同轴、伪同轴、旁轴视觉定位系统有什么区别?通过以上凯美沃激光的介绍,想必大家也有个了解。
